Este tutorial expresa el cómo poder diagnosticar algún problema en nuestro control (y otros dispositivos), sobre todo su respectivo MOD, y su utilización para torneos se debe consultar a la staff del torneo, para evaluar si el control es legal para su uso dentro del torneo, este tipo de mod es meramente la re-colocación de los botones, o modificación de los mismos.
Notas;
Esto comenzó a raíz, de que el switch de mi stick (el famoso click del zoom) dejo de funcionar, después de hacer un diagnostico (que podrán aprender) decidí recolocar el botón en la parte trasera de mi control, aquí una imagen;
http://i214.photobucket.com/albums/c...43/control.jpg
Después de un rápido análisis me di cuenta que los videojugadores en su mayoría usa solo 4 dedos para jugar;
El dedo gordo izquierdo para el stick izquierdo y la cruz de movimiento secundario, el dedo índice izquierdo para LB Y LT el dedo gordo derecho para, A, X, Y, B, y el stick derecho el dedo índice derecho para RB Y RT, algunos usaran un par de dedos mas, pero lo regular es que dejamos 6 dedos sin usar, la teoría aquí es cambiar o modificar la posición de los botones mediante extensiones de BUS (cable) y un swicht y colocar los botones en la parte trasera de nuestro control, más precisamente 3 botones de cada lado de los limites de nuestra batería, donde se posicionan nuestro dedos(puede variar conforme la forma y tamaño de tus manos)
El contenido de este post;
1.-Curar el stick (¿Alguna vez notaron que el stick derecho cuando girarlo de un momento a otro se hace lento en algún momento? Aprende como arreglarlo)
2.-Mod control (Finalmente y como modo emergente o diversión, recolocar los botones, en caso de descompostura o hacer acceso a ellos más fácilmente.
1.-Curara stick
Para empezar tienen que saber cómo funciona empecemos con un poquito de teoría, el stick surgió como un reemplazo de la famosa cruz de 4 "botones" que aun existe, debido a los nuevos juegos en 3 dimensiones requerían de un cierto nivel de precisar los movimientos del juego, para eso utilizan un par de “sensores analogos” el cual permite tomar 2 tipos de señales bajo la misma tierra (gnd) y no solo eso si no regular la cantidad de señal con respecto a la rotación, en español que cuando camines o corras con el puro stick, o que gires lentamente o rápidamente, solo hay un problema, un plano en 3ra dimensión requiere 3 ejes (x, y ,z) , y un stick solo consta de 2 sensores que dirigen solo X e Y en términos matemáticos x,-x, y, -y es por esa razón que solo existió un stick en el control de N64, y del dream cast, no fue sino hasta el PS one o PS, que uso un stck mas (x,-x, z, -z) duplicando un plano, el reemplazando el desplazamiento por rotacion. En términos sencillos, juegos donde flotas, con el stick izquierdo te mueves sobre Y y X, y con el derecho no hay desplazamiento, hay ROTACIÓN no hay desplazamiento solo rotas sobre el punto de origen (0, 0, 0) teniendo un movimiento completo dentro de juegos en 3 planos.
Son esos dos rectángulos negro que ahí ven, al girar el centro rota y comienza a enviar señales electrónicas.
Como ya dije cada stick funciona con 2 sensores, que son meramente un tipo de Swicht, cada uno de estos es un eje y los mismo tienen un eje de plástico y otro de cobre, el eje de plástico tiene un eje mas que no sirve más que para mover los ejes y hacerlos rotar, este eje muerto, tiene un resorte que hace tención con la superficie del suelo (plástico) y de esta manera el stick regresa a su posición original,
Aui vemos los ejes;

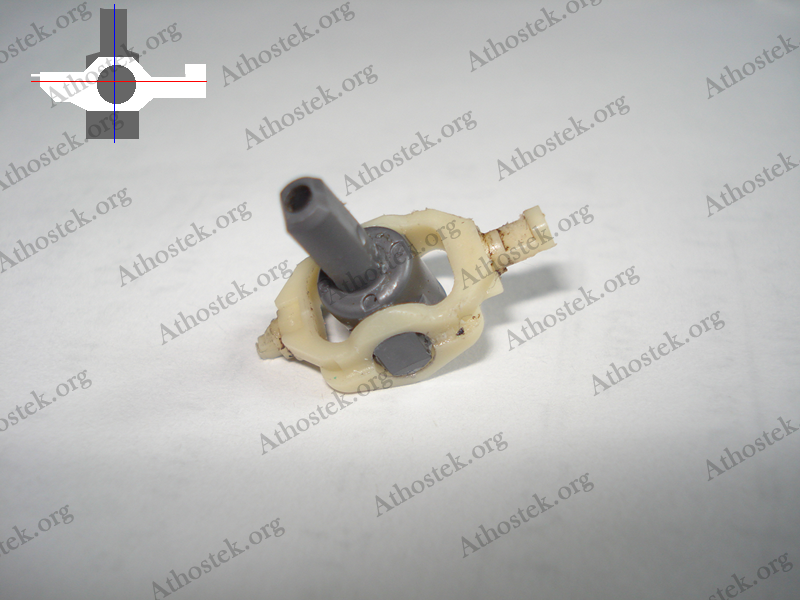

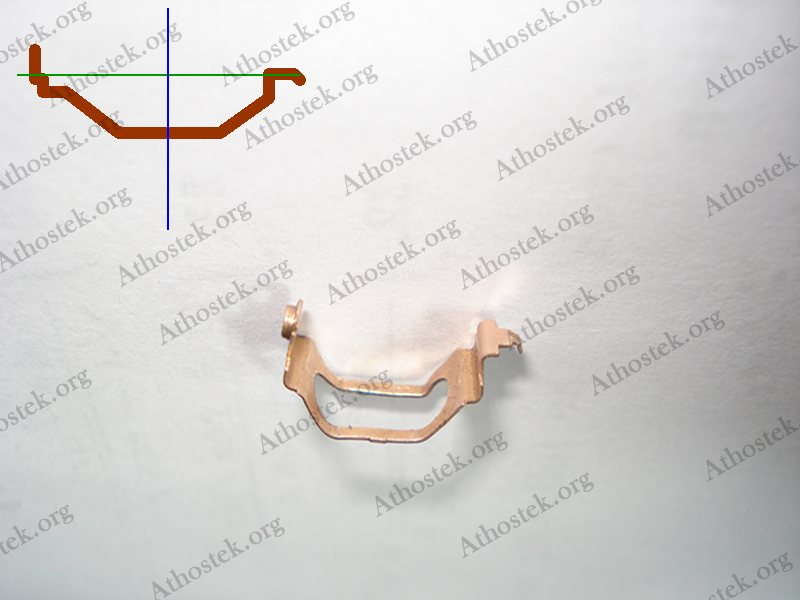

El verde representa el eje X, el rojo es el eje Y y el azul el ejemuerto en este eje debajo se encuentra el resorte
Aquí cuando tiene el botón de plástico para que pueda regresar a su posición original

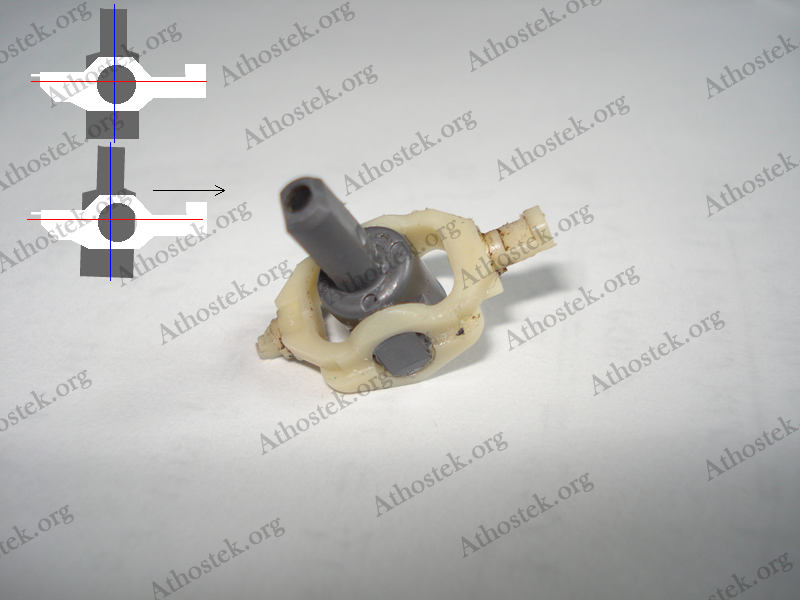

El problema con este diseño es que el eje en el que rota y se mueve, tiene que quedar suspendido y en cierta libertad para presionar el botón del stick, ahi esta el problema que mueve muy ligeramente el ejemuerto, de tal manera que mueve el eje sobre x
Lo único que se debe de hacer, es bloquear el movimiento del eje y para que no se mueva a los lados, podemos usar plastilina époxica, y un pedazo de lamina, colocado aquí...
Colocamos la lamina de esta manera
Para que la lamina y el eje tengan una fricción de 0 y al momento de que se mueva no desgaste la plastilina époxica, empujamos lo suficiente para que no se mueva el eje lo dejamos secar y listo su stick esta curado ;D
Esta tecnica fue probada por mi y un control mas y funciona al 100% mientras su eje NO se mueva ;D
2.-MOD control
Materiales!
Destornillador Torx pin del 3 al 10, venden este tipo de destornilladores y en juegos en ferreterías grandes de buena calidad recomiendo Truper, en cualquier caso podemos utilizar destornilladores planos, y delgados, como de relojero.
- Cautín de punta fina
- Estaño
- Succionador de estaño (en caso de exceso de estaño o quitar soldadura)
- Cable de un grosor no mayor a 3 mm, delgado, de preferencia de varios colores
- Switches de su preferencia, hay de distintos tamaños y estilos estos son ejemplos recomendados; http://i214.photobucket.com/albums/c...t_switches.jpg
- Un taladro eléctrico con una punta delgada (para hacer los hoyos al control) de no tenerlo pueden usar un clavo caliente para hacer el hoyo, y sobre salte el botón.
- Plástico, puede ser pedazos de cinta aislante.
- (Opcional) Colaloca en cualquier presentación (plastilina (Plastilina epoxica) o colaloca brocha).
El método es sencillo, en el caso de los botones X, Y, B, A se hace una soldadura en cada mitad del circulo en ambos extremos del cable se solda el switch, si quiere probar si el switch funciona con su botón pueden hacer pruebas en el Xbox, antes de re-armar el control. Les aconsejo que quede los mas uniforme por la parte sensible (lo que ven de negro) ya que una soldadura en forma de pelota podría hacer que en movimientos bruscos, este se caiga, este es un ejemplo aproximado de cómo debe de ser, mientras no sea cumulo y sea uniforme no tendrán problema
;
Aqui tiene el diagrama realmente no tienen que romperse la cabeza en saber que es GND, solo solden el switch y listo
Aqui un par de diagramas de como debería de estar conectado;
Valga la redundancia esto esta mal hecho ya que se esta haciendo una extencion, pero en fin en el primer diagrama el la parte de arriba esta nuestro swtich, de manera plana...del otro lado es lo mismo pero es mas literal de como debe de estar soldado, cada mitad del circulo a cada pata...
Por esa parte al final veremos como colocar los botones modeados...
En el caso de los swtiches, es tantito más complejo, y les pido no se alarmen/espanten si su control(switch modeado) deja de hacer la función deseada… y se preguntaran a que se debe, sobre todo esos switches debajo del stick, su soldadura funciona también como un extensión de bus, si se acercan verán el pedacito muy pequeño de cobre que sobre sale si quitan el estaño, solo deben soldar adecuadamente esa parte, de manera que exista un puente eléctrico del bus al otro mediante el estaño, quizá tengan que soldar más de una vez, para arreglarlo, ya que el switch no es un puente de un solo circuito.
Lo que esta de zul son cables donde pueden soldar y colocar el cable, hay switches que tienen 2 entradas (4 patas) las pueden soldar las 4 sin mayor problema. por la parte trasera son estas soldaduras las que pertenecen al los switch´s de los sticks... ahi le quite el sistema mecanico del gatillo pero aqui pueden ver como se veria si ustedes desarman el control sin quitar ese sistema (y que no les recomiendo quitar)
ya soldado queda así
Estas son las posibles posiciones en las que se pueden colocar los botones, ya que ahi es donde se colocan los dedos que no usamos, cuandosostenemos el control.
Usen suficiente cable, para que no tengan problema al colocarlo, y colocar los switches envolverlas en plastilina epoxica y colocarlas ( o atorarles) OJO antes de ponerlas revisen el espacio que hay entre la carcasa, el botón y la placa impresa no valla hacer que la placa ya no entre, y no puedan cerrar el control... asi que antes de colocar la plastilina y sobre todo hacer los hoyos chequen si en los lugares donde los desean poner hay espacio suficientemente para el switch... ya que la plastilina la pueden poner por lo lados para atorarle, y la colaloca en brocha para colocar el aislante(en mi caso no necesite de plastilina)
